合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 雙子型起泡劑ULT-1的分子結(jié)構(gòu)式、表面張力、抗溫/抗鹽性能及煤樣潤濕性變化——摘要
> 人胰島素的朗繆爾單分子層膜的表面化學(xué)和光譜學(xué)性質(zhì)——結(jié)論、致謝！
> 表面張力儀符合國內(nèi)、國際的標準
> 3種增效劑對滅草松AS、草銨膦AS、高效氟吡甲禾靈EC增效作用及表面張力影響（二）
> 超微量天平應(yīng)用實例：氧化焙燒除硒火試金重量法測定粗硒中金、銀含量
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響（二）
> 往復(fù)振動篩板塔強化低界面張力萃取體系傳質(zhì)效率（一）
> 基于藥液表面張力測定估算蘋果樹最大施藥液量的方法（三）
> 表面張力的生物醫(yī)學(xué)領(lǐng)域的具體應(yīng)用
> 裂縫性水封氣藏解封過程中潤濕反轉(zhuǎn)劑濃度、氣水界面張力變化（一）
推薦新聞Info
-
> ?90%實驗室不知道：表面張力儀讀數(shù)誤差的隱秘來源與終極解決方案
> 基于LB膜技術(shù)制備膠原蛋白肽覆層羥基磷灰石的新方法——結(jié)果與討論、結(jié)論
> 基于LB膜技術(shù)制備膠原蛋白肽覆層羥基磷灰石的新方法——摘要、材料與方法
> 離子組成、pH值對納米SiO2/SDS體系降低油水界面張力的影響（三）
> 離子組成、pH值對納米SiO2/SDS體系降低油水界面張力的影響（二）
> 離子組成、pH值對納米SiO2/SDS體系降低油水界面張力的影響（一）
> 豬肉、雞肉和魚肉肌漿蛋白油-水界面性質(zhì)、氨基酸組成、蛋白質(zhì)構(gòu)象研究（三）
> 豬肉、雞肉和魚肉肌漿蛋白油-水界面性質(zhì)、氨基酸組成、蛋白質(zhì)構(gòu)象研究（二）
> 豬肉、雞肉和魚肉肌漿蛋白油-水界面性質(zhì)、氨基酸組成、蛋白質(zhì)構(gòu)象研究（一）
> 雙子型起泡劑ULT-1的分子結(jié)構(gòu)式、表面張力、抗溫/抗鹽性能及煤樣潤濕性變化——結(jié)果與討論、結(jié)論
表面張力儀應(yīng)用：研究活性磁化水對無煙煤塵的濕潤作用（二）
來源：北京理工大學(xué)學(xué)報 瀏覽 790 次 發(fā)布時間:2025-03-06
3結(jié)果與討論
3.1煤的濕潤性
圖1為本實驗所選煤樣的接觸角測試結(jié)果圖，由圖可以看出，煤樣的接觸角為74.2°，相較于其他類型的煤（接觸角為20.55°，22.34°，34.23°和29.75°），其接觸角明顯偏大，具有較強的疏水性。

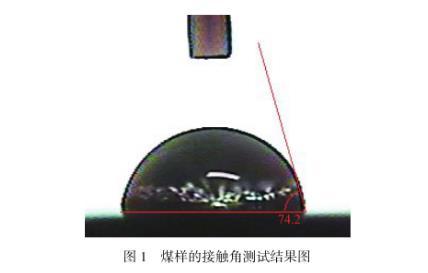

圖1煤樣的接觸角測試結(jié)果圖
表1為煤樣的工業(yè)分析結(jié)果，其水分為1.97%.根據(jù)XU等的研究結(jié)論，煤塵的水分越大，濕潤性越好，其實驗所用煤樣的水分分別為1.44，1.84，1.28，3.71，1.42，5.83，5.52，6.17.與之相較，所選煤樣水分小于2%，為低水分煤樣，濕潤性較差。

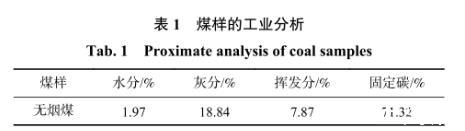

表1煤樣的工業(yè)分析
3.2不同表面活性劑溶液的濕潤性
如圖2所示，4種溶液隨著濃度的增加，表面張力逐漸趨于穩(wěn)定。十二烷基磺酸鈉溶液質(zhì)量分數(shù)大于0.20%時，溶液表面張力趨于穩(wěn)定。表面張力最小時，溶液質(zhì)量分數(shù)為0.30%.十二烷基硫酸鈉（SDS）溶液質(zhì)量分數(shù)大于0.05%時，溶液表面張力趨于穩(wěn)定。表面張力最小時，溶液質(zhì)量分數(shù)為0.15%.十二烷基苯磺酸鈉（SDBS）質(zhì)量分數(shù)大于0.15%時，溶液表面張力趨于穩(wěn)定。表面張力最小時，溶液質(zhì)量分數(shù)為0.30%.塵克C&C溶液質(zhì)量分數(shù)大于0.05%時，溶液表面張力趨于穩(wěn)定。表面張力最小時，溶液質(zhì)量分數(shù)為0.10%.由圖可以看出，相較于十二烷基苯磺酸鈉（SDBS）和十二烷基磺酸鈉，十二烷基硫酸鈉（SDS）和塵克C&C可以較大程度地降低溶液的表面張力，提高溶液對低水分無煙煤顆粒的濕潤性。同時，考慮到塵克C&C溶液具有無腐蝕、無污染、可生物降解、不造成二次污染的特性，最終選擇質(zhì)量分數(shù)0.10%塵克C&C溶液作為最優(yōu)表面活性溶液。

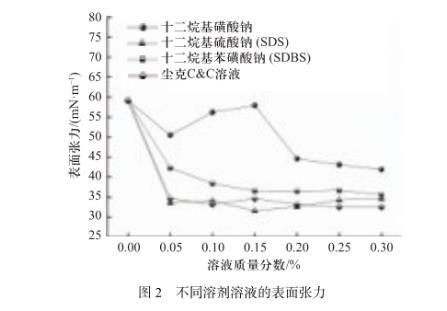

圖2不同溶劑溶液的表面張力
3.3溶液表面張力隨磁化強度的變化
如圖3所示，磁化5 min后的礦井靜壓水和質(zhì)量分數(shù)0.10%塵克C&C溶液表面張力會降低，最大降低幅度分別為7.28%和7.54%.最佳磁場強度均為300 mT.

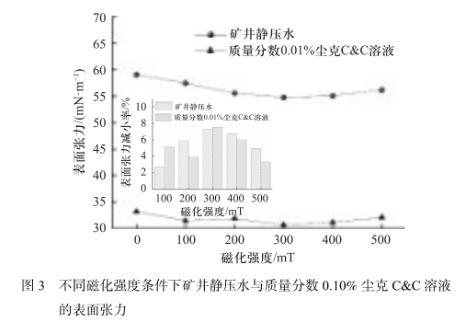

圖3不同磁化強度條件下礦井靜壓水與質(zhì)量分數(shù)0.10%塵克C&C溶液的表面張力
無論礦井靜壓水還是質(zhì)量分數(shù)0.10%塵克C&C溶液，隨著磁場強度的增加，其溶液表面張力先減小后增大。這是因為磁場的施加可使溶液發(fā)生三方面的變化，分別是：①磁場可破碎水分子簇，使之成為許多小分子體，從而減弱其表面張力。②磁場可使溶液分子之間的氫鍵斷裂，使得溶液具有更強的極性，更容易與煤表面的懸鍵結(jié)合，從而濕潤煤體。③適當(dāng)?shù)拇艌鰰沟萌芤罕砻娴挠H水基團更加致密，從而增強溶液的濕潤性。磁場強度的增加，使得這三方面的影響逐漸增大，表現(xiàn)為溶液的表面張力逐漸減小。然而，過度的磁化可使溶液表面的親水基團脫落，使得溶液濕潤性變差，表現(xiàn)為過度磁化后溶液表面張力逐漸增加。
由圖3可知，質(zhì)量分數(shù)0.10%塵克C&C溶液的表面張力為33.2 mN/m.加入質(zhì)量分數(shù)0.10%塵克C&C試劑，使得溶液表面張力由59.1 mN/m下降到33.2 mN/m，下降幅度為43.82%.磁化強度為300 mT，磁化5 min的礦井靜壓水的表面張力為54.8 mN/m.最佳磁化強度下，礦井靜壓水的表面張力由59.1 mN/m下降到54.8 mN/m，下降幅度為7.28%.由此可知，與試劑對溶液濕潤性的提升效果相比，磁化作用對溶液濕潤性的提升較小。
3.4溶液表面張力隨磁化時間的變化
確定最優(yōu)磁化時間，對磁化裝置設(shè)計及經(jīng)過磁化裝置時的流量參數(shù)控制很重要。如圖4（a）所示，在300 mT的磁化強度下，磁化時間超過60 s時，礦井靜壓水和質(zhì)量分數(shù)0.10%塵克C&C溶液表面張力逐漸趨于穩(wěn)定。磁化強度為300 mT，磁化時間60 s時，礦井靜壓水和質(zhì)量分數(shù)0.10%塵克C&C溶液表面張力最小，分別為52.0，31.5 mN/m.
圖4不同磁化時間下礦井靜壓水與質(zhì)量分數(shù)0.10%塵克C&C溶液的表面張力
為了確定最優(yōu)磁化時間，分別測定了磁場強度為300 mT，磁化時間為30，40，50，60，70，80，90 s時的溶液表面張力。由圖4（b）可以看出，磁化時間在30——90 s范圍內(nèi)，礦井靜壓水的表面張力波動性變化，磁化時間為60 s時，礦井靜壓水的表面張力最小。而質(zhì)量分數(shù)0.10%塵克C&C溶液的表面張力在50 s時有一個明顯的拐點，之后表面張力趨于穩(wěn)定。拐點處，質(zhì)量分數(shù)0.10%塵克C&C溶液表面張力最小。磁場強度為300 mT，質(zhì)量分數(shù)0.10%的塵克C&C溶液的最佳磁化時間為50 s.
表面張力儀應(yīng)用：研究活性磁化水對無煙煤塵的濕潤作用（一）
