合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 溫度及壓強(qiáng)對(duì)CO2-NaCl鹽水系統(tǒng)界面張力的影響(三)
> 納米乳液的類型、制備、粒徑分布、界/表面張力、接觸角和Zeta電位
> ?警惕表面張力誤差!實(shí)驗(yàn)室濕度控制對(duì)超微量天平的3大影響
> 表面張力和接觸角對(duì)塑料熔體在微型通道內(nèi)的流變行為的影響(一)
> 考慮界面張力、液滴尺寸和液滴變形影響的攜液臨界模型構(gòu)建(二)
> ?進(jìn)口微量天平哪家好?深度解析全球頂尖品牌及選購指南
> 基于陰離子?非離子型表面活性劑復(fù)配最佳強(qiáng)化潤濕高效驅(qū)油體系——結(jié)果與討論、結(jié)論
> 表面張力與粗糙度的關(guān)系
> 氣體富集、雜質(zhì)對(duì)固-液界面納米氣泡接觸角的影響——引言、實(shí)驗(yàn)儀器與試劑
> 強(qiáng)紫外線輻射對(duì)減縮劑抑制水泥石干縮變形效果研究(二)
推薦新聞Info
-
> ?90%實(shí)驗(yàn)室不知道:表面張力儀讀數(shù)誤差的隱秘來源與終極解決方案
> 基于LB膜技術(shù)制備膠原蛋白肽覆層羥基磷灰石的新方法——結(jié)果與討論、結(jié)論
> 基于LB膜技術(shù)制備膠原蛋白肽覆層羥基磷灰石的新方法——摘要、材料與方法
> 離子組成、pH值對(duì)納米SiO2/SDS體系降低油水界面張力的影響(三)
> 離子組成、pH值對(duì)納米SiO2/SDS體系降低油水界面張力的影響(二)
> 離子組成、pH值對(duì)納米SiO2/SDS體系降低油水界面張力的影響(一)
> 豬肉、雞肉和魚肉肌漿蛋白油-水界面性質(zhì)、氨基酸組成、蛋白質(zhì)構(gòu)象研究(三)
> 豬肉、雞肉和魚肉肌漿蛋白油-水界面性質(zhì)、氨基酸組成、蛋白質(zhì)構(gòu)象研究(二)
> 豬肉、雞肉和魚肉肌漿蛋白油-水界面性質(zhì)、氨基酸組成、蛋白質(zhì)構(gòu)象研究(一)
> 雙子型起泡劑ULT-1的分子結(jié)構(gòu)式、表面張力、抗溫/抗鹽性能及煤樣潤濕性變化——結(jié)果與討論、結(jié)論
研究發(fā)現(xiàn):水解聚丙烯酰胺HPAM降低油水界面張力能力極其有限(一)
來源: 《中國石油大學(xué)學(xué)報(bào)(自然科學(xué)版)》 瀏覽 940 次 發(fā)布時(shí)間:2024-09-03
摘要:采用分子動(dòng)力學(xué)模擬方法,從原子分子層次考察部分水解聚丙烯酰胺(HPAM)以及改性HPAM的界面活性。結(jié)果表明:HPAM降低油水界面張力能力極其有限,而引入疏水基團(tuán)后的HPAM具有較好的降低界面張力效果;改性HPAM的疏水基團(tuán)增強(qiáng)與油相的作用,并在界面處形成致密的聚合物膜,增加油水界面層厚度,隔離油水相接觸,從而降低油水接觸形成的界面張力;鹽離子的存在增加油水界面張力,改性HPAM引入的磺酸基團(tuán)具有較好的抗鹽能力,可以降低界面處鹽離子的聚集,從而減弱鹽離子對(duì)界面張力的影響。
早期的聚合物驅(qū)主要采用部分水解聚丙烯酰胺(HPAM),具有界面活性低、耐溫/耐鹽性差等缺點(diǎn)。通過對(duì)HPAM進(jìn)行改性,不僅能改善驅(qū)替液的流變性能,還能提高HPAM的界面活性,促進(jìn)HPAM在油水界面的吸附,以降低油水界面張力,起到乳化原油的作用。目前主要通過試驗(yàn)手段考察原油乳化行為,使用傅里葉紅外光譜、核磁共振等儀器可表征聚合物或表面活性劑的構(gòu)象;利用電鏡可觀察乳狀液的形貌和尺寸;通過界面張力測量可評(píng)價(jià)聚合物、表面活性劑等的界面活性。分子動(dòng)力學(xué)(MD)模擬是基于統(tǒng)計(jì)物理原理,將原子、分子的運(yùn)動(dòng)與體系宏觀性質(zhì)建立關(guān)系的一種計(jì)算模擬方法。Du等對(duì)3種聚合物驅(qū)油劑進(jìn)行MD模擬,比較不同溶液的黏度,揭示鹽離子誘導(dǎo)聚合物聚集的機(jī)制。Abdel-Azeim等利用MD模擬研究HPAM聚合物和磺化HPAM的締合行為,發(fā)現(xiàn)磺化基團(tuán)與陽離子的相互作用較弱,鹽離子的存在會(huì)促進(jìn)聚合物的締合。Kshitij等使用MD模擬計(jì)算熔融聚甲基丙烯酸甲酯的表面張力,其隨溫度變化的結(jié)果與試驗(yàn)測試結(jié)果相符。界面處的張力主要來源于界面處原子受到垂直于界面的應(yīng)力不均衡,從而引起界面處產(chǎn)生平行于界面的張力。筆者對(duì)親水性的HPAM進(jìn)行改性,通過接枝疏水基團(tuán)增強(qiáng)聚合物與油相的相互作用,減弱油水界面處分子受力的不均衡,通過降低油水界面張力從而獲得高的界面活性。進(jìn)一步通過接枝具有耐鹽性的磺酸基團(tuán),以提升聚合物在高礦化度儲(chǔ)層中的性能。
1、模型及模擬方法
1.1、模型構(gòu)建

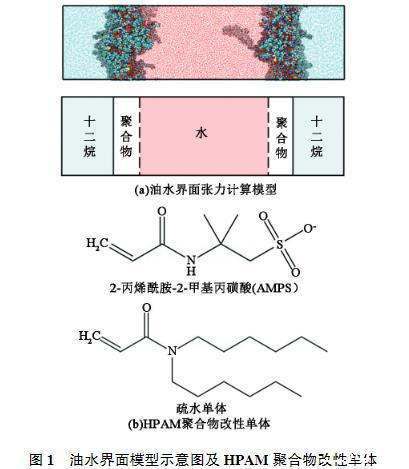

為研究聚合物對(duì)油水界面張力的影響,模擬體系由油相、水相、聚合物分子3部分組成,模型見圖1(a)。其中油相由正十二烷分子來模擬,聚合物選擇HPAM以及改性后的聚丙烯酰胺進(jìn)行對(duì)比研究。
模擬中采用聚合物的聚合度為100,在每個(gè)界面處放置10條聚合物鏈。丙烯酰胺單體經(jīng)水解變?yōu)楸┧?,模型中設(shè)置HPAM水解度為20%,水解單體在HPAM中均勻分布。HPAM改性中使用的2種單體見圖1(b)。聚合物的改性是在原有分子基礎(chǔ)上,兩側(cè)各替換5個(gè)疏水單體,并將分子上10%(質(zhì)量分?jǐn)?shù))的丙烯酰胺單體替換為2-丙烯酰胺-2-甲基丙磺酸(AMPS)單體,AMPS單體在聚合物鏈中均勻分布。
實(shí)際應(yīng)用中,聚合物驅(qū)油劑相對(duì)分子質(zhì)量非常大。由于模擬尺度的限制,MD模型中聚合物鏈相對(duì)分子質(zhì)量較小。由于聚合物是由大量重復(fù)單元構(gòu)成的,較小的模型可以體現(xiàn)不同單體的結(jié)構(gòu)及分布特征,因此本研究所采用的模型可以反映宏觀聚合物驅(qū)過程中的物理本質(zhì)。
1.2、分子力場與模擬軟件
聚合物分子的電荷采用約束靜電勢(RESP)電荷用于評(píng)價(jià)聚合物分子所受的靜電相互作用。聚合物單體結(jié)構(gòu)優(yōu)化采用Gaussian09程序,基組選用B3LYP/6-31G**,RESP電荷由Multiwfn軟件擬合得到。選用CHARMM36力場描述體系中非鍵相互作用以及成鍵相互作用。所有MD模擬通過GROMACS 2019.6程序包實(shí)現(xiàn),構(gòu)型的可視化通過VMD軟件實(shí)現(xiàn)。
1.3、模擬參數(shù)設(shè)置
模擬體系尺寸為80×80×250,在xyz三個(gè)方向均采用周期性邊界條件。每個(gè)模型首先采用最速下降法優(yōu)化初始構(gòu)型,對(duì)體系能量最小化,然后進(jìn)行100 ns的MD模擬。在所有的模擬中,壓力設(shè)定為10 MPa,用于模擬地層壓力,溫度設(shè)定為343 K。模擬中采用NPT系綜,通過Parrinello-Rahman方法進(jìn)行壓力耦合,Nosé-Hoover方法進(jìn)行溫度耦合,使用粒子網(wǎng)格Ewald(PME)方法處理靜電相互作用,范德華相互作用和靜電相互作用的截?cái)喟霃皆O(shè)置為12,模擬步長設(shè)定為1 fs。
