合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> ?高分子表面活性劑HS-PA表征和性能、粒徑、表面張力、應(yīng)用性能測定——實驗部分
> 人胰島素的朗繆爾單分子層膜的表面化學和光譜學性質(zhì)——結(jié)論、致謝！
> 泡沫洗手液的泡沫是如何產(chǎn)生的？泡泡的產(chǎn)生離不開表面活性劑
> 不同溫度下手性離子液體及二元混合物的密度和表面張力（下）
> 分子動力學模擬不同濃度仿生黏液-水界面的界面張力
> 乙醇胺與勝坨油田坨28區(qū)塊原油5類活性組分模擬油的動態(tài)界面張力（二）
> 低界面張力起泡劑篩選
> 乳化瀝青穩(wěn)定性影響因素
> 鈦基量子點納米復合高性能解水鎖劑制備及表面張力測定
> 便攜式自動表面張力儀主要技術(shù)特征
推薦新聞Info
-
> 新型納米材料2-D納米黑卡在油水界面的微觀驅(qū)油機理、界面張力測定（三）
> 新型納米材料2-D納米黑卡在油水界面的微觀驅(qū)油機理、界面張力測定（二）
> 新型納米材料2-D納米黑卡在油水界面的微觀驅(qū)油機理、界面張力測定（一）
> 燒結(jié)礦致密化行為研究：不同堿度條件下熔體的表面張力、表觀黏度值（三）
> 燒結(jié)礦致密化行為研究：不同堿度條件下熔體的表面張力、表觀黏度值（二）
> 燒結(jié)礦致密化行為研究：不同堿度條件下熔體的表面張力、表觀黏度值（一）
> 如何提高非離子表面活性劑的表面張力預測精度
> 不同水淹程度的油藏環(huán)境下微生物提高采收率、采出液的表面張力與界面張力的變化（二）
> 不同水淹程度的油藏環(huán)境下微生物提高采收率、采出液的表面張力與界面張力的變化（一）
> 新型助排劑配方組分、對表/界面性能的影響及助排效果（三）
含氟聚氨酯超疏水涂層表面性能、化學穩(wěn)定性、耐摩擦性能研究——結(jié)果與討論、結(jié)論
來源：聚氨酯工業(yè) 瀏覽 151 次 發(fā)布時間:2025-06-03
2結(jié)果與討論
2.1傅立葉紅外光譜表征
FPU的FT-IR分析結(jié)果如圖1所示。

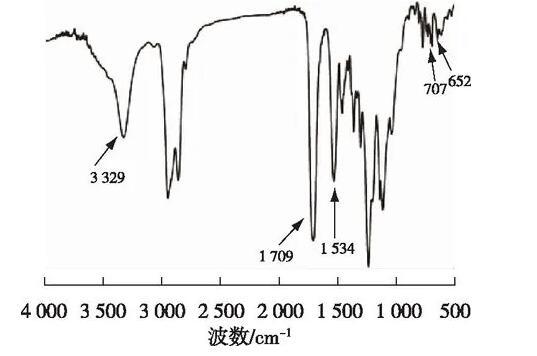

圖1 FPU紅外特征圖譜
2.2 FPU薄膜的性能及熱性能
FPU薄膜的性能和熱分解溫度如表1所示。

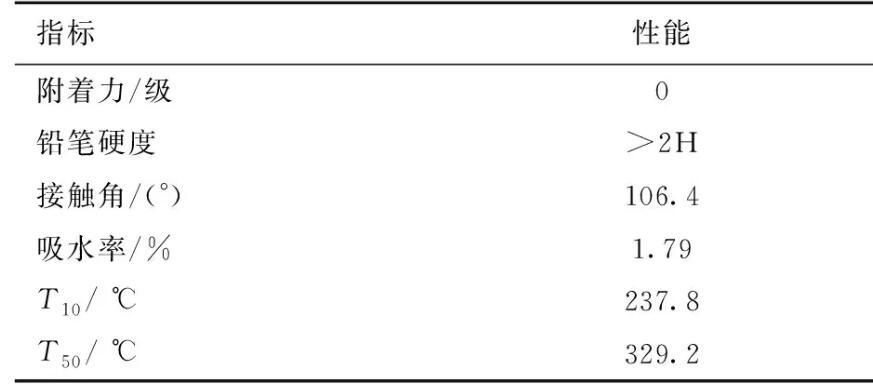

表1 FPU薄膜的性能與熱分解溫度
由表1可見，含氟聚氨酯固化膜和玻璃基材之間的附著力達到0級，鉛筆硬度大于2H。FPU薄膜與水的靜態(tài)接觸角為106.4°，遠高于不含氟的聚氨酯膜。本研究的FPU薄膜在浸泡24 h后吸水率趨于平衡，泡水200 h后吸水率不高于1.79%，遠低于一般的聚氨酯的5%吸水率。歸因于C—F鏈段具有很低的表面張力，會自發(fā)地向表面遷移并富集，降低了表面張力，提高了材料的憎水性。除此之外，從表1中還可知FPU的T10和T50分別為237.8和329.2℃。與一般聚氨酯材料相比，F(xiàn)PU的熱穩(wěn)定性沒有很大程度的提升。
2.3超疏涂層的表面形貌分析
眾所周知，表面微結(jié)構(gòu)形貌在增強表面超疏性能方面起著重要作用。圖2是超疏涂層的SEM圖像，圖3是超疏涂層的AFM圖像。
圖2超疏涂層的SEM圖像

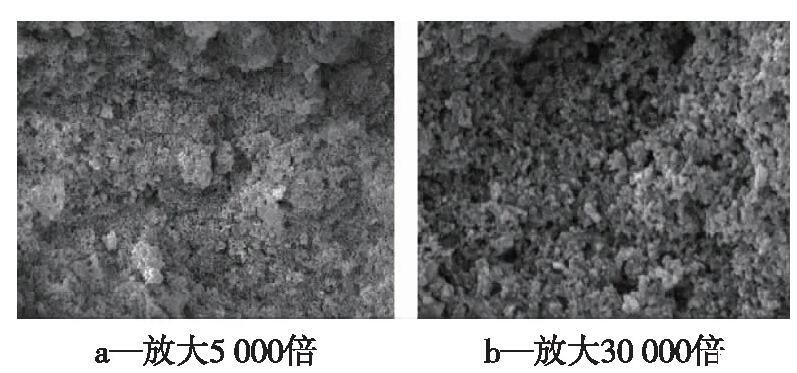

圖2a中能夠清楚地觀察到表面有1～2μm的凸起和200～300 nm的孔隙。圖2b是局部放大圖，明顯看出在涂層表面具有納米級的凹凸結(jié)構(gòu)，且涂層表面分布有大量不均勻的粗糙孔結(jié)構(gòu)。許多小孔分布在這些凸起之間，小凸起與小孔共同形成珊瑚狀結(jié)構(gòu)，導致更多的空氣被捕獲到這些孔隙中。
圖3超疏涂層的AFM圖像

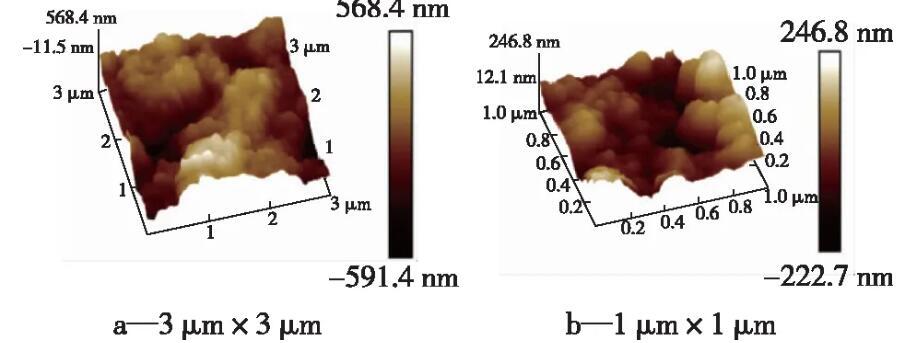

圖3a能夠看出，涂層表面有560 nm左右的大的凸起和590 nm左右的凹陷，粗糙表面呈現(xiàn)出許多微尺度起伏，并且在圖3b中的局部放大部分顯示在大凸起上有許多很細小的納米凸起結(jié)構(gòu)，這些大的凸起是由直徑1.3μm和約300 nm的SiO2共同構(gòu)成，細小的凸起是直徑60 nm的SiO2堆疊而成。這種微納米凹凸結(jié)構(gòu)對材料超疏性能做出貢獻。XPS測試得知表面氟質(zhì)量分數(shù)為23.54%，高于理論19.8%的氟含量。說明FPU中的CF2和CF3基團已經(jīng)遷移到薄膜表面并在表面富集。綜上所述，超疏涂層不僅具有優(yōu)異的表面微結(jié)構(gòu)還具有極低的表面張力。
2.4超疏涂層的表面性能
為了檢測涂層的表面性能，分別測試了5種液體在其表面的靜態(tài)接觸角和滾動角，結(jié)果見表2。

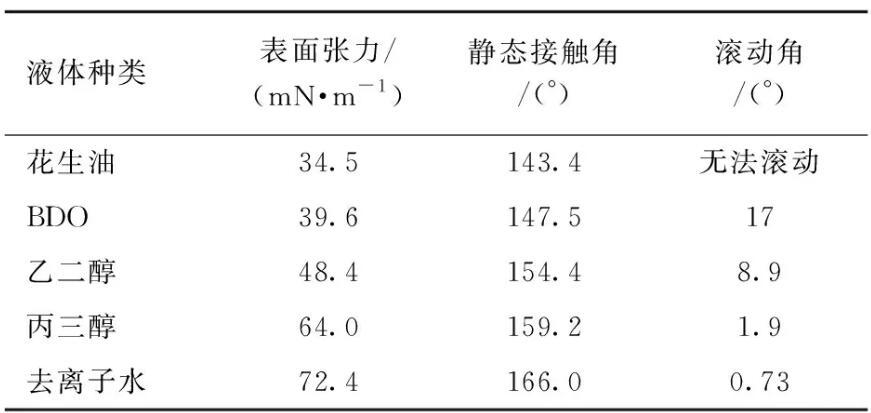

表2不同表面張力液體在超疏涂層上的接觸角和滾動角
由表2可見，超疏涂層對于表面張力在48.4～72.4 mN/m的液體具有超疏能力。分析其原因，一方面是由于FPU中含有大量低表面能的C—F鍵，在形成納米復合材料膜期間，含氟鏈段優(yōu)先遷移到薄膜表面，從而使其表面張力降低;另一方面在于使用低固含量的FPU溶液涂覆，最大程度保留了玻璃片表面微納米結(jié)構(gòu)的凹凸結(jié)構(gòu)特征。
2.5超疏涂層的化學穩(wěn)定性
在實際應(yīng)用中，超疏涂層將會不可避免地面臨嚴苛環(huán)境的考驗，為此模擬測試了超疏涂層在不同溶液和溶劑中的化學穩(wěn)定性，結(jié)果如圖4所示。

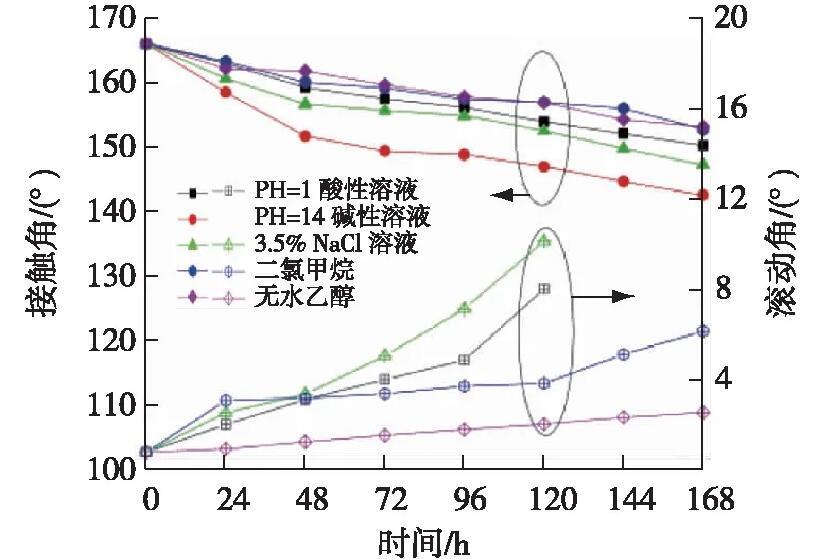

圖4超疏涂層在不同溶液中水的接觸角和滾動角
由圖4可知，超疏涂層在無水乙醇和二氯甲烷中浸泡168 h后仍然保持超疏水性能;在pH=1的酸性溶液和質(zhì)量分數(shù)3.5%的NaCl溶液中浸泡120 h后與水仍然保持超疏性能。但在pH=14的堿性溶液中浸泡48 h后接觸角低于150°且已無法滾動。這說明涂層具有較好的耐酸、耐鹽水和耐溶劑性能，但是耐堿性欠佳。
2.6超疏涂層的耐磨性能
圖5為超疏涂層在經(jīng)過19次磨損的每次磨損周期后對水的接觸角和滾動角變化情況。

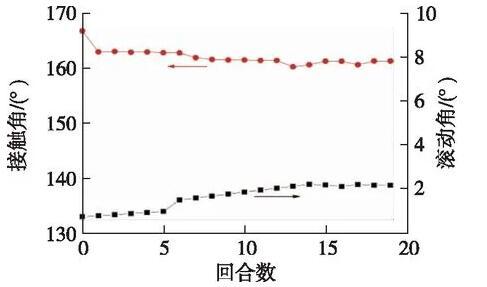

圖5涂層在19次磨損周期對水接觸角和滾動角變化
由圖5可見，超疏涂層在經(jīng)歷了19個回合后表面出現(xiàn)破損，但是涂層與水的靜態(tài)接觸角大于150°且滾動角小于10°，表明依舊具有超疏水性能。由此可見，雖然FPU薄膜只有2～3μm左右的厚度，但是仍然極大地提高了涂層的機械穩(wěn)定性。原因在于表面涂覆的FPU薄膜是特殊的軟硬兩相結(jié)構(gòu)，同時氫鍵化程度高，最大限度地吸收來自外部摩擦的沖擊能，因而具有優(yōu)良的耐磨性。
3結(jié)論
(1)FPU薄膜具有較好的硬度、基材附著力、熱穩(wěn)定性和憎水性；通過SEM和AFM圖片證實了超疏水涂層具有良好的微納米凹凸結(jié)構(gòu);通過XPS測試可知涂層表面具有極低的表面張力。
(2)超疏水涂層對于表面張力在48.4～72.4 mN/m的液體具有超疏能力;具有優(yōu)良的耐磨性以及較好的耐酸、耐鹽水和耐溶劑性能，但耐堿性欠佳。
