狠狠的干性视频,欧美顶级metart裸体全部自慰,乱子伦一区二区三区,十四以下岁毛片带血a级

芬蘭Kibron專注表面張力儀測量技術(shù),快速精準(zhǔn)測量動靜態(tài)表面張力

熱線:021-66110810,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟(jì)大學(xué)

同濟(jì)大學(xué)


聯(lián)合大學(xué)

寶潔公司

美國保潔

強(qiáng)生=

美國強(qiáng)生

瑞士羅氏

瑞士羅氏

當(dāng)前位置首頁 > 新聞中心

多晶硅蝕刻液的制備方法及表面張力測試結(jié)果

來源:浙江奧首材料科技有限公司 瀏覽 919 次 發(fā)布時間:2024-11-20

在存儲技術(shù)發(fā)展過程中,半導(dǎo)體存儲具有存取速度快、功耗低、體積小、可靠性高等優(yōu)勢,廣泛應(yīng)用在電子設(shè)備中,并且正逐步取代機(jī)械硬盤成為主流存儲器。其中閃存存儲器以其單位面積內(nèi)存儲容量大、改寫速度快等優(yōu)點(diǎn),正逐步取代機(jī)械硬盤成為大數(shù)據(jù)存儲領(lǐng)域中的主角。其技術(shù)的發(fā)展也是朝著不斷增大單位面積存儲容量的方向發(fā)展,由二維到三維,再到不斷地增加堆棧層數(shù)。


在3D堆疊過程中需要先將多晶硅蝕刻掉,形成凹槽。目前多晶硅蝕刻液體系主要分為堿性或酸性體系。堿性體系對多晶硅的蝕刻存在蝕刻速率慢、硅晶面選擇性、蝕刻過程中會生成丘狀形貌增加表面粗糙度高等問題。酸性體系可很好的解決上述問題,然而酸性體系中的氫氟酸會優(yōu)先蝕刻二氧化硅層,所以酸性體系提升氧化硅與多晶硅的選擇比是亟待解決的問題。


多晶硅蝕刻液的制備方法:


分別稱取各自用量的各個組分,然后將超純水、氫氟酸、氧化性酸、兩親性離子液體依次加入容器內(nèi),充分?jǐn)嚢枞芙?,最后過濾,即得所述多晶硅蝕刻液。


其中,所述過濾可采用0.1-0.5μm濾芯過濾。


本發(fā)明的多晶硅蝕刻液實(shí)施例和對比例的制備方法:


多晶硅蝕刻液實(shí)施例1-7包含的組分及摩爾比如表1所示,多晶硅蝕刻液對比例1-3包含的組分及摩爾比如表2所示。按照下表1和表2分別稱取各自用量的各個組分,然后將超純水、氫氟酸、氧化性酸、兩親性離子液體依次加入容器內(nèi),充分?jǐn)嚢枞芙?,最后采?.5μm濾芯過濾,即得所述多晶硅蝕刻液。

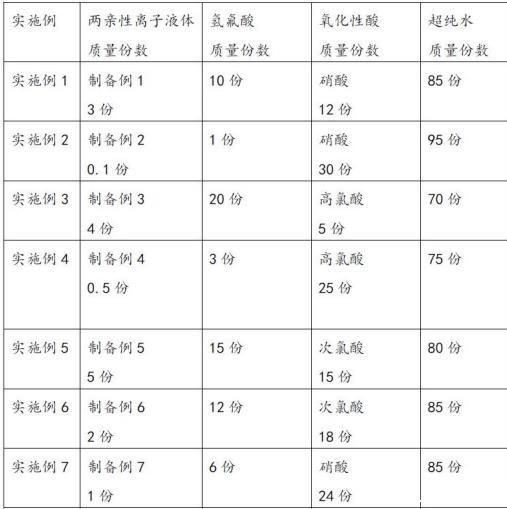

表1:多晶硅蝕刻液的實(shí)施例1-實(shí)施例7

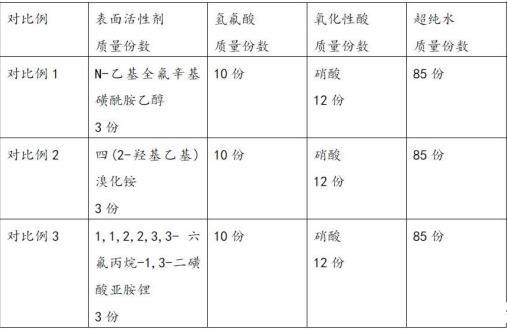

表2:多晶硅蝕刻液制備的對比例1-對比例3

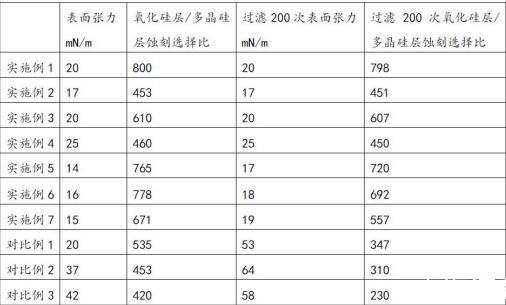

表3:測試數(shù)據(jù)


關(guān)于性能測試與說明:


將含有兩親性離子液體的多晶硅蝕刻液用于3D存儲芯片中的方法:


將所述多晶硅蝕刻液引入蝕刻槽內(nèi),然后使用該蝕刻液在25℃下浸泡該3D存儲芯片,浸泡時間為6min,將所述蝕刻后3D存儲芯片放入超純水中沖洗至少兩次,每次不得少于30s,即完成處理得到蝕刻后3D存儲芯片。


性能1表面張力的測試方法為:


采用上述方法處理完成后,采用芬蘭Kibron公司生產(chǎn)的表面張力儀在室溫下分別對蝕刻液和經(jīng)過0.5μm的濾芯過濾200次后的蝕刻液的表面張力進(jìn)行測試,測試結(jié)果參見表3。


性能2蝕刻選擇比測試方法為:


分別測定蝕刻液對氧化硅層以及多晶硅層的蝕刻速率,將氧化硅層蝕刻速率除以多晶硅層蝕刻速率,即可得蝕刻選擇比。


在本發(fā)明中,使用的超純水均為電阻至少為18MΩ的去離子水。


關(guān)于測試結(jié)果的分析說明:


基于表3可以看出,對比例1和實(shí)施例1的區(qū)別僅在于兩親性離子液體不同,其中,對比例1采用常規(guī)的N-乙基全氟辛基磺酰胺乙醇作為表面活性劑,導(dǎo)致表面張力增加,蝕刻選擇比降低。對比例2未加入1,1,2,2,3,3-六氟丙烷-1,3-二磺酸亞胺鋰,無法調(diào)節(jié)蝕刻速率。對比例3單獨(dú)采用1,1,2,2,3,3-六氟丙烷-1,3-二磺酸亞胺鋰作為表面活性劑,導(dǎo)致表面張力增加,蝕刻選擇比降低,而本發(fā)明合成的離子液體同時具有多氟基團(tuán)、環(huán)狀結(jié)構(gòu)、多羥基,能夠顯著降低表面張力,同時提高蝕刻選擇比。


通過說明書附圖做進(jìn)一步對比說明:

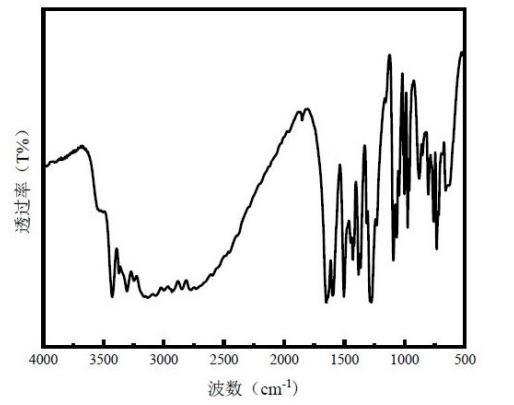

對制備例1的兩親性離子液體進(jìn)行紅外測試,測試結(jié)果參見圖1。

從圖1可以看出,在3433cm-1處為-OH的伸縮振動峰,在3030 cm-1為甲基的伸縮振動吸收峰,在2980 cm-1,2845 cm-1處為亞甲基的不對稱伸縮振動和對稱伸縮振動,1431cm-1是亞甲基C-H的面內(nèi)彎曲振動吸收峰,1378cm-1處的峰屬于胺類C-N單鍵的伸縮振動吸收峰,1095 cm-1、1058 cm-1處的峰為S=O的不對稱和對稱的伸縮振動,綜上說明已成功合成離子液體表面活性劑。


最新国产精品精品视频| 国产精品日日摸夜夜添夜夜添2021| 日本熟日本熟妇中文在线观看| 中文字幕亚洲一区二区VA在线| 翁止熄痒禁伦短文合集免费视频| 精品国产乱码久久久久久久小说| 中文字幕亚洲欧美日韩在线不卡| 国产精品亚洲片在线观看不卡| 精品无码成人片一区二区98| 日韩国产成人精品视频| 爽爽午夜影视窝窝看片| 国产乱人伦精品一区二区在线观看| 亚洲七久久之综合七久久| 久久精品无码一区二区日韩AV| 国产精品亚洲一区二区三区在线| 精品香蕉久久久午夜福利| 三级在线看中文字幕完整版| 国产精品JK白丝AV网站| 无码国产精品久久一区免费| 99热在线精品国产观看| 成人网站WWW污污污网站| 久久精品国产亚洲AV电影网| 精品9e精品视频在线观看| 日韩一本之道一区中文字幕| 久久AV无码精品人妻系列果冻传媒| 人人澡人人踫天堂京东热社区| 久久久无码精品亚洲日韩蜜臀浪潮| √8天堂资源地址中文在线| 理论片午午伦夜理片久久| 8av国产精品爽爽ⅴa在线观看| 亚洲欧美成人综合久久久| 中文无码精品一区二区三区| 青草青草久热精品视频在线观看| 精品女同同性视频在线网| 色窝窝免费播放视频在线| 女人张开腿让男桶喷水高潮| 国产成人精品免费视频大全| 无码人妻视频一区二区三区| 国产女人叫床高潮视频| 中文无码乱人伦中文视频播放| 无码日韩精品一区二区免费|
